Описание и технические характеристики
Назначение

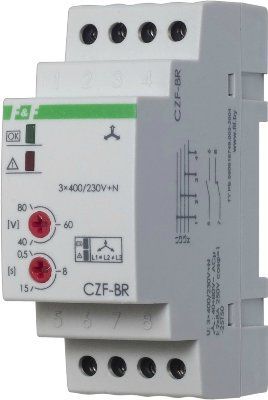

Реле контроля фаз CZF-BR предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты исполнительного реле размыкаются, отключая контактор с задержкой во избежание случайного отключения двигателя при кратковременных отклонениях параметров питающей сети от номинальных. Включение происходит автоматически после восстановления номинальных параметров сети питания.
Напряжение питания
3x400/230 В +N; 50 Гц
Максимальный ток катушки контактора
2 А
Контакт
1NO, 1NC
Сигнализация питания
зеленый светодиод
Максимальная асимметрия напряжения (регулируемая)
40-80 В
Гистерезис
5 В
Напряжение отключения:
при падении напряжения в фазах
-
при повышении напряжения в фазах
-
Задержка отключения (регулируемая)
0,5-15 с
Диапазон рабочих температур
от -25 до +50 °С
Потребляемая мощность
1,6 Вт
Габариты (ШхВхГ)
35х90х65 мм
Тип корпуса (см. Приложение 1)
2S
