Описание и технические характеристики
Отличительные особенности реле:
Многофункциональное. Напряжение 12-240 В АС/DC. Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 2NO/NC, Максимальный ток 8 А. Выдержка времени после отключения питания. 3 функции.
Назначение

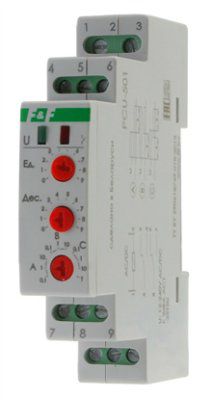

Реле времени программируемое PCU-501 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени
Принцип работы
:
Задержка выключения (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-4 и 8-7, по истечении установленного времени t контакты возвращаются в положения 5-6 и 8-9.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 5-6 и 8-9 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 5-4 и 8-7 и в таком положении остаются до отключения питания.
Задержка включения (С)
После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-6 и 8-9 и начинается отсчет времени работы t, по истечении которого контакты переключаются в положения 5-6 и 8-9.
Технические характеристики
Тип реле времени
многофункциональное
Напряжение питания
24-240 В AC/DC
Максимальный коммутируемый ток (AC1)
2x8 А
Контакт
2NO/NC
Выдержка времени
0,1 сек. - 24 суток
Задержка включения
< 50 мс
Диапазон рабочих температур
от -25°С до +50°С
Габариты (ШхВхГ)
18х90х65 мм
Тип корпуса (см. Приложение 1)
1S
