Описание и технические характеристики
Назначение

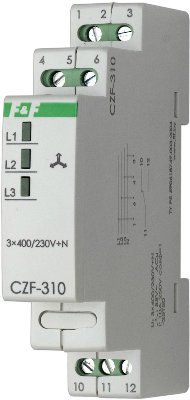

Автомат защиты электродвигателей CZF-310 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, минимальное напряжение 160В, обрыва нулевого провода.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты исполнительного реле размыкаются, отключая контактор с задержкой во избежание случайного отключения двигателя при кратковременных отклонениях параметров питающей сети от номинальных. Включение происходит автоматически после восстановления номинальных параметров сети питания.
Напряжение питания
3x400/230 В +N; 50 Гц
Максимальный ток катушки контактора
2 А
Контакт
1NO/NC
Сигнализация питания
светодиод в каждой фазе
Максимальная асимметрия напряжения
55 В
Гистерезис
5 В
Напряжение отключения:
при падении напряжения в фазах
160 В
при повышении напряжения в фазах
-
Задержка отключения
3-5 с
Диапазон рабочих температур
от -25 до +50°С
Потребляемая мощность
1,6 Вт
Габариты (ШхВхГ)
18х90х65 мм
Тип корпуса (см. Приложение 1)
1S
